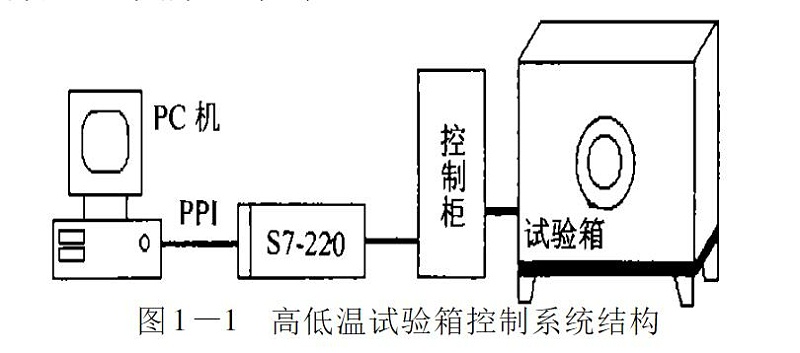

圖1—1所示控製係統中,試驗箱體積為3m3,試驗箱的加熱器和製冷機組等設備的控製由西門子PLCS7-200通過控製櫃實現。而上位機由PC機構成,其主要任務是由PLC通過PPI電纜實現自由端口的通信,並根據現場數據進行溫度控製的決策、數據管理和圖形顯示等。
試驗箱的控製原理是,首先根據實際要求的控機組。其次,根據試驗箱的設定溫度與實際溫度的比較,進行控製算法運算。後控製SSR的導通率進行試驗箱的加熱控製。

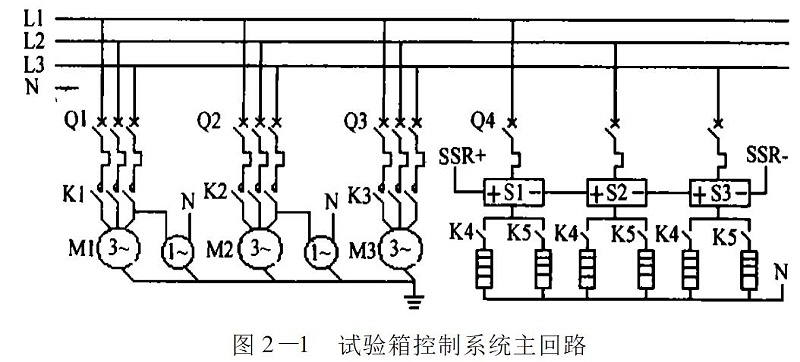

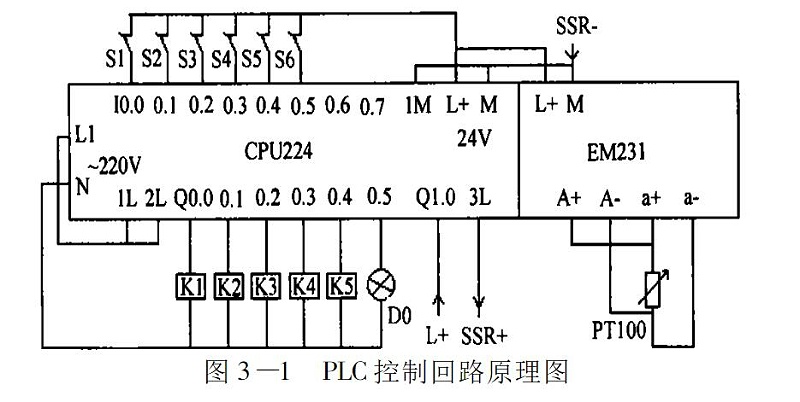

該控製係統中,筆者根據試驗箱係統的被控設備數量及特點,選用PLC的CPU模塊為S7-200(14點DC輸入,10點繼電器輸出),擴展模塊為EM231(2路Pt100溫度測量模塊)。控製回路設計見圖3—1所示。

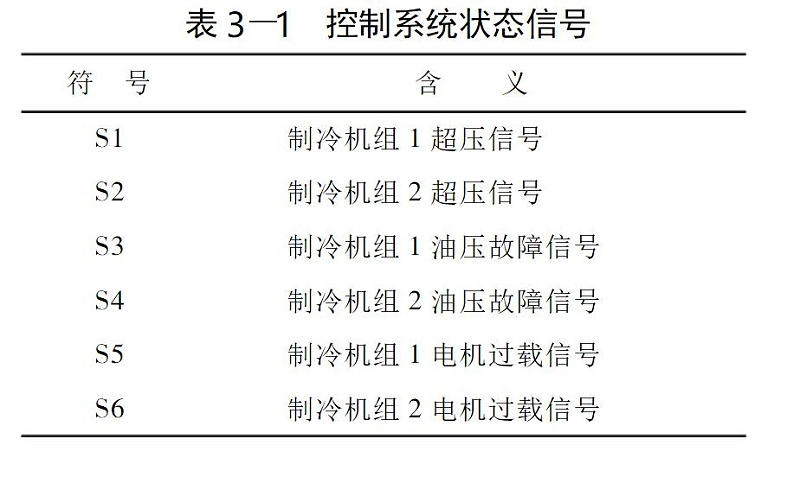

圖3—1控製回路中,試驗箱的溫度由Pt100傳感器通過EM231獲得,Pt100采用三線製接法以保證測量精度。輸出端Q0.0和Q0.1分別控製2台製冷機組;Q0.2控製試驗箱室內風機;Q0.3和Q0.4分別控製2套電加熱器;Q0.5控製試驗箱室內照明。電加熱器的加熱控製由Q1.0通過SSR實現。輸入端I0.0~I0.5用於輸入控製係統的狀態信號S1~S6,其含義如表3-1所示。

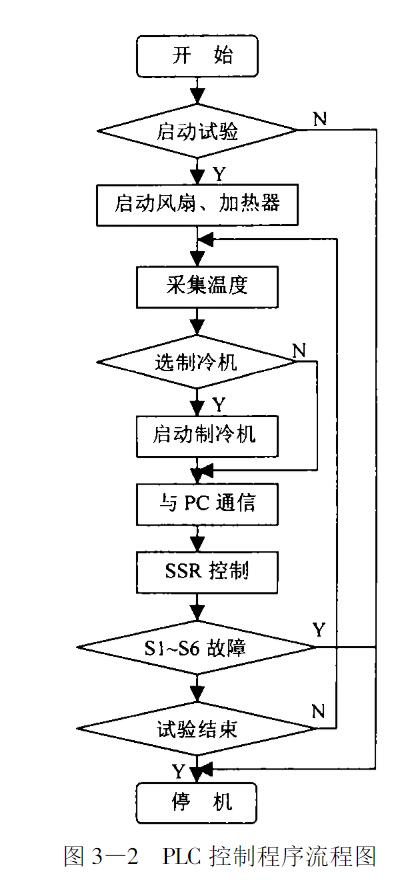

係統的溫度控製算法由上位PC機實現,運算結果通過PPI電纜送給PLC,終由Q1.0控製SSR。PLC控製程序流程見圖3-2所示。
對於溫度試驗箱控製係統,其被控對象為一階慣性加純滯後環節。為了實際調節方便,仍然采用常用的PID算法實現溫度控製,但在整個控製過程中,對PID參數的整定進行了認真分析,並設計了一種PID參數生成器,使係統的溫度控製效果得到很大改善。

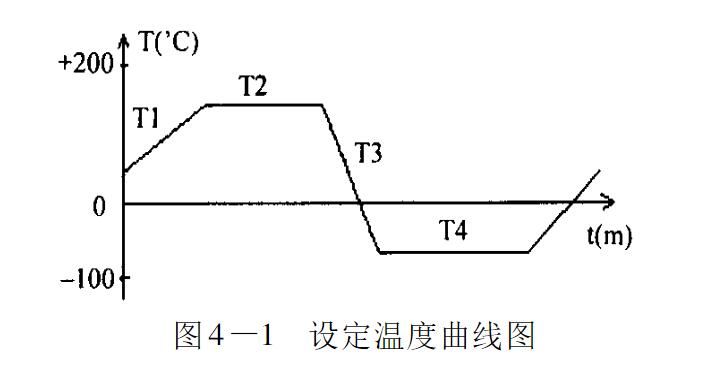

溫度試驗箱在試驗過程中的溫度控製是按設定曲線進行的,如圖4-1所示。該圖是一個試驗曲線實例,共包含4個控溫段:上升段T1、恒溫段T2、降溫段T3和恒溫段T4。顯然,為使實際的控溫曲線跟蹤好設定曲線,且保證在T2和T4段係統無差,達到係統要求的控溫精度,PID算法的參數整定十分關鍵。由於試驗箱的溫度對象參數既要隨著試件的種類和多少改變,也要隨著投入的加熱器和製冷機組多少而改變,在整定PID參數時要根據不同情況加以調整。為此,設計了一個溫度控製PID參數生成器,用來根據不同的控溫段和試驗情況來生成不同的PID參數。設第n個控溫段的PID參數分別為Pn,In和Dn,則該控溫段的控製參數由下列矩陣確定:

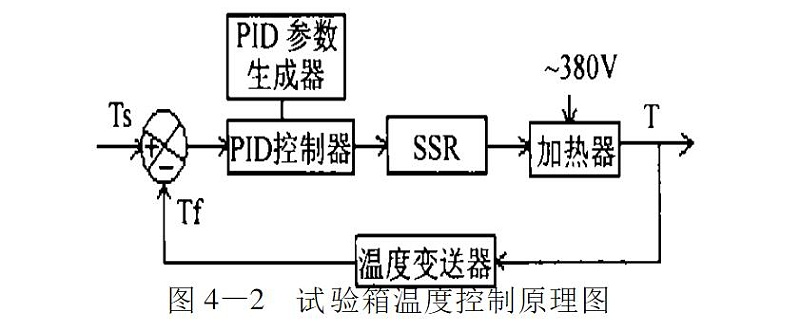

式(4—1)中,P0,I0和D0分別為係統的基本PID參數;Fn(P),Fn(I)和Fn(D)分別為第n個溫控段與試驗情況相關的P、I和D參數的係數函數。基於PID參數生成器的實現,通過上位PC機編程很容易實現,當然,一些相關參數還是要通過實際係統的調試獲得。另外,實際應用中麻豆传媒污在线观看采用增量式PID算法,而輸出采用位式輸出,即在時間周期T內,按照PID輸出的歸一化結果(0~1)去控製SSR的導通時間,從而實現溫度調節。試驗箱溫度控製係統的控製原理如圖4—2所示,Ts為設定溫度;Tf為實際溫度。
