1、前言

    隨著環境試驗技術的發展，對-些重要軍用設備的關鍵部件和電子元器件。需用到體積小、製冷溫度低、控製精度高的小型亚洲AV无码乱码国产麻豆小说。而目前我國生產的亚洲AV无码乱码国产麻豆小说(箱內容積小為60升)，其製冷係統均以氟利昂作為製冷劑，且必須使用2台壓縮機，不僅體積大，而且降溫時間也比較長。為此，麻豆传媒污在线观看新近研製了一種容 積為30升的小型亚洲AV无码乱码国产麻豆小说，采用非氟利昂製冷劑，單機壓縮機，不僅使製冷係統整體體積縮小，而且低溫性能良好。它可進行高溫恒溫、超低溫恒溫、高低溫程控循環試驗。該設備生產成本低、箱體體積小、溫控精度高、設計安全可靠，在電工、電子、軍用材料、:家用電器和醫學生物等領域均有廣泛用途。

    2、製冷係統設計

    本箱體的製冷係統是采用單個全封閉小型壓縮機，非氟裏昂製冷劑，達到-70 ℃以下低溫的製冷係統。其特點是:體積小，製冷效率高。
    2.1製冷係統的工作原理
    如附圖1所示單機壓縮機製冷係統，由1.壓縮機， 2.冷凝器， 3.通風機， 4.幹燥過濾器，5.同流換熱器，6.低溫節流閥，7.蒸發器，8.調節閥組成。在裝置中充滿三種成份的烴類混合製冷劑。壓縮在壓縮機中的混合物流向冷凝器。在冷凝器中隻有一種 成分轉換成液相。通過冷凝器後，高壓蒸汽液體混合物通過過濾器到達同流換熱器，冷卻至約-40℃~ 50 ℃，通過同流換熱器後的蒸汽液體混合物不斷地節流，溫度降低至約-100c，並流向熱交換器。在這裏混合物汽化，並回升至-80℃，然後逆流流到冷卻直流的同流換熱器中。從同流換熱器中出來後，逆流混合物的溫度比室溫低10~ 15 ℃，並回到壓縮機中。
    2.2製冷係統主要特性的計算
    2. 2. 1箱子的熱計算
    主箱體可看作一個正方體，容積Vo=40升，表麵積F= 0。 7㎡。在箱子為正方體的條件下，所計算的熱流表麵積等於箱子的表麵積，且不取決於絕熱層的厚度δ。隨著δ的變化，箱子的外部尺寸也隨著之變化。箱子本身及其外殼是用厚度為0。 6 ~ 2。 5mm的不鏽鋼作的，箱壁和外殼的熱阻可以忽略不計。用聚苯乙烯作為絕熱層，其熱導係數為λ=0。04W/MK，比重為γ T =33KG/M熱流量Q=FK(T-T0)
    K-環境空氣和箱內空氣之間的散熱係數;
    T和T0-環境溫度和箱內溫度，計算時T=300K， T0=203K

    a1、a2為 亚洲AV无码乱码国产麻豆小说內外的散熱係數，在自然對流沒有通風的條件下，
    a =a z=10 W/M²K。絕熱體的厚度為90毫米。此時，可計算出箱體的熱流量為28W。估算表明，通過導線的熱流量不超過10瓦，而熱橋上的則不超過7瓦。所以，可以精確的計算，靜止狀態下的箱內溫度等於-70℃，流到箱內的總流量為45瓦。
    2.2.2混合製冷劑的熱力性質的計算
    對於多成分工質，可運用體積狀態方程來進行熱力計算和節流循環的分析。其主要優點在於:
    1)熱力性質計算精確，方程式簡單，
    2)說明氣態和液態平衡物質的連續性
    在體積狀態方程中，麻豆传媒污在线观看使用P K B (列德裏赫克沃格)方程計算熱力性質。P KB方程:

    P、V、T分別為氣壓，體積比和溫度
    R為通用氣體常數；溫度函數為：

    Tk—臨界溫度， k-由成分的氣體液態平衡的試驗數據確定的參數。

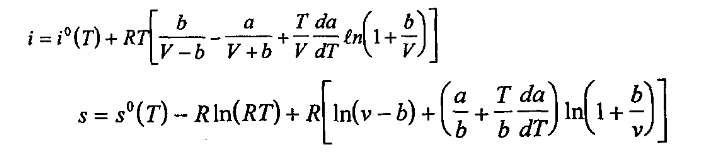

    計算焓值i和熵值S的關係式為:
